Ścienne panele grzewcze Soffio nie wymagają specjalistycznego montażu, czy drogiego transportu.
Panele możemy montować na każdym etapie prac wykończeniowych lub remontowych zarówno na ścianach nośnych, ściankach działowych, jak i na skosach poddaszy.
Kolektory ukrywamy w wylewce lub ustawiamy je na równi z posadzką, maskując listwami przypodłogowymi.
Wszystkie prace związane z montażem ograniczają się tylko do kilku prostych kroków i można je wykonać samodzielnie, zgodnie z poniższą instrukcją.
Montaż ściennych paneli grzewczych Soffio nie różni się od systemowego montażu płyt kartonowo-gipsowych.
W tym przypadku stosujemy techniki montażu na ruszcie stalowym, drewnianym lub klejenie bezpośrednio na murze z użyciem kleju gipsowego.
W trakcie mocowania paneli, łączymy szeregowo króćce kolektorów przez zacisk z wykorzystaniem zbrojonych rurek tworzywowych Ø16mm, tworząc dla każdego pomieszczenia oddzielną pętlę obiegu wodnego instalacji centralnego ogrzewania.
Zapraszamy do obejrzenia filmu instruktażowego.
Zanim przystąpisz do montażu zaplanuj rozmieszczenie paneli grzewczych w danym pomieszczeniu.
* Pamiętaj, że jeden panel ma moc ogrzewania do 200 W, co jest wystarczające dla powierzchni 3 m2.

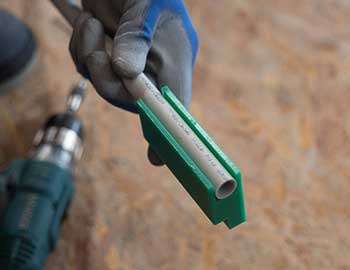

Przygotuj odcinki rurki Ø16 mm o odpowiednich długościach do wykonania połączeń (dla sąsiadujących paneli odcinek powinien mieć długość 95 mm) oraz wykonaj wewnętrzne fazy na końcówkach rurek za pomocą systemowego narzędzia.
Załóż na króćce kolektorów po 4 szt. O-ringów 10x1 z materiału EPDM (dostarczanych wraz z panelami).

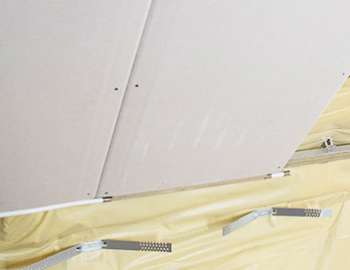

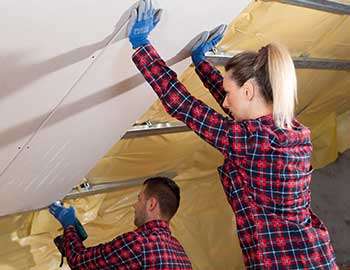

Przymocuj pierwszą płytę do rusztu za pomocą blachowkrętów, lub bezpośrednio do ściany z użyciem kleju gipsowego.
*Stosując systemową podkładkę dystansową Soffio, zapewniamy uzyskanie dystansu 13 mm pomiędzy posadzką a kolektorem.
Na króciec nasuń rurki Ø16 mm wraz z tulejką zaciskową i zaprasuj, używając zaciskarki typu U do rurek Ø16mm*.
*Rekomendujemy użycie zaciskarki SOFFIO Mouse 2016.
Do wykonania połączeń paneli Soffio możemy wykorzystać dostępne na rynku złączki hydrauliczne typu push-fit. Kolektory bezpośrednio sąsiadujących ze sobą paneli łączymy dwustronnymi złączkami, a połączenie z instalacją wodną realizujemy jednostronną złączką przejściową, zakończoną standardowym gwintem zewnętrznym ½”.
Wykonaj połączenia kolejnych paneli, tym samym sposobem tworząc pętlę obiegu wodnego instalacji centralnego ogrzewania, kończąc próbą szczelności hydraulicznej.
Na bieżąco uzupełniaj powstającą okładzinę ścienną standardowymi płytami kartonowo-gipsowymi grubości 12,5mm.
Wykończ powierzchnię okładziny ściennej metodami stosowanymi w suchych zabudowach.
